青島聯(lián)美化工有限公司提供的阻燃劑FR-107和DMMP，用于制備阻燃聚氨酯軟泡的性能測試數(shù)據(jù)，如下：

1.      極限氧指數(shù)LOI測試

當(dāng)加入量為15php（php means parts per hundred of polyol by weight）時(shí)，DMMP阻燃軟泡的LOI值為23.8（LOI提高了33.7%），而FR-107阻燃的軟泡LOI值為25.0（LOI提高了40.4%），從Figure 1中可以看出，隨著這兩種阻燃劑添加量的增加LOI值增大，并且FR-107的阻燃效果比DMMP的好。

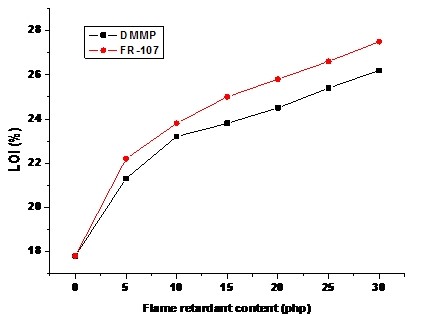

Figure 1. The effect of DMMP and FR-107 content on LOI values for FPUF.

2.      Cal T.B. 117A 測試

Cal T.B. 117A 測試是美國加利福尼亞技術(shù)公報(bào)117A要求的軟質(zhì)聚氨酯泡沫的測試標(biāo)準(zhǔn)。當(dāng)這兩種阻燃劑添加到15php以上，阻燃軟泡可以通過Cal T.B. 117A 測試。

3.      相容性

這兩種阻燃劑能均勻的分散到軟泡中，并且能與軟泡具有良好的相容性。

4.  兩種阻燃劑的分析
DMMP

1）磷含量較高（高達(dá)25%），在燃燒時(shí)能更好地促進(jìn)材料表面形成膨脹碳層，這個(gè)碳層有隔熱、隔氧、阻礙可燃性氣體的擴(kuò)散的三重作用，因此具有良好的阻燃效果，但添加5份時(shí)就可以達(dá)到自熄級(jí)；添加到10份以上可以滿足Cal T.B. 117A 測試要求；（2）用DMMP阻燃的材料燃燒時(shí)煙量低，毒性小；（3）與含阻燃劑具有協(xié)同阻燃的作用，阻燃效果更好；（4）能很好地分散到材料中，并與材料具有良好的相容性。

FR-107

1）阻燃效果好，但由于沒有給其阻燃元素的具體成分和含量，因此對(duì)其阻燃機(jī)理的分析受到阻礙；（2）當(dāng)添加到10份以上可以達(dá)到自熄級(jí)并且滿足Cal T.B. 117A 測試要求；（3）能較好的分散到材料中，并與材料具有良好的相容性；（4）對(duì)材料機(jī)械性能的影響較小。
